Rohlinge und Schleifmaterial zum Spiegelschleifen
Copyright © Stathis Kafalis, alle Rechte vorbehalten
| Ich liefere Rohlinge in den gängigen Größen ab Lager und kann andere Größen auf Bestellung beschaffen. Wer Interesse hat, kann mich unter meiner obigen E-mail Adresse oder telefonisch unter +49 / 89 / 62 42 01 71 kontaktieren. Die Rohlinge sind aus Schott Borosilikatglas. Sie sind auf beiden Seiten naturblank (durchsichtig und bereits recht plan), die Zylinderflächen sind wasserstrahlgeschnitten, die Kanten ohne Schutzfacette (anders als auf den Bildern gezeigt). Sie haben die selben thermischen und mechanischen Eigenschaften wie Pyrex oder Duran (gleichguter Wärme- Ausdehnungskoeffizient), sind schön spannungsarm und schlierenfrei (unter Polarisationstest) und haben keine sichtbaren Blasen oder Einschlüsse. Das Material hat sich seit vielen Jahren bestens bewährt (siehe z.B. die Münchener Selbstbauten oder die zahlreichen Beiträge unter Links oder im Astrotreff). Borosilikatglas Rohlinge Brutto Preise inkl. 19% MwSt. zzgl. Versand:
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Die Größen ab 400 mm setzen eine gewisse Erfahrung im Spiegelschleifen voraus.

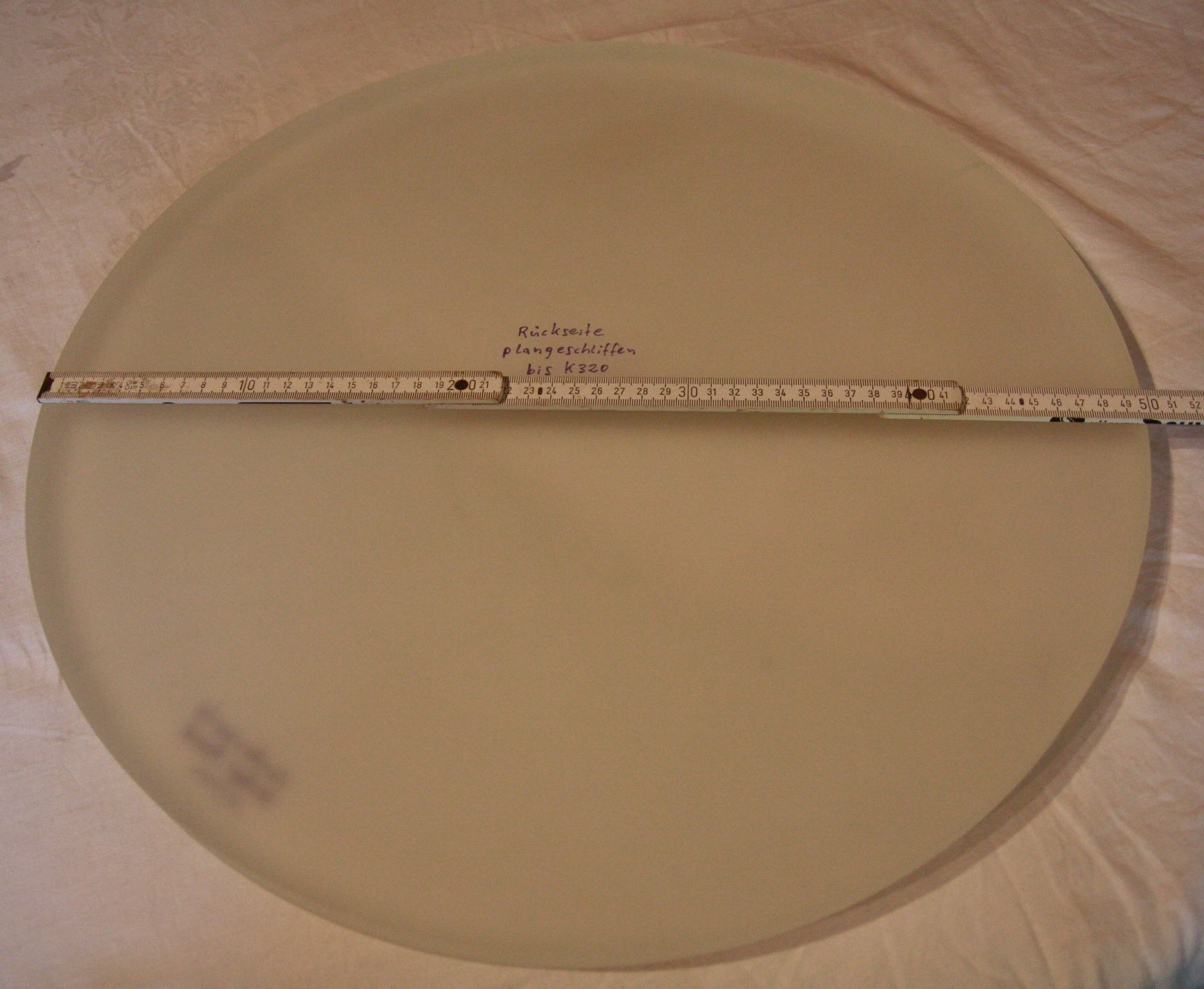

Ab einem Durchmesser von 255 mm und auch bei den besonders dünnen Kleineren empfehle ich, die Rückseite planzuschleifen, auch wenn sie auf den ersten Blick schön plan ausschaut. Ab 355 mm halte ich dies sogar für unbedingt erforderlich, um Astigmatismus zu vermeiden. Es muss nicht mit präzisionsoptischer Genauigkeit plan sein, es reicht aus, wenn die Rückseite mit K180 und K320 überall Schleifkontakt zur Gegenscheibe hat und somit rotationssymmetrisch ist (Details unter Tipps und Tricks). Auf Wunsch biete ich das Planschleifen der Rückseite für 10 bis 30,- Euro Aufpreis an, je nach Größe.
Dickere Borosilikatglas Rohlinge:
In den Dicken 31,5 / 34,5 / 41,3 / 47,6 / 57,2 mm verfügbar. Thermische und mechanische Eigenschaften wie das dünnere Material. Bei z.B. 31,5 mm Randdicke ergibt sich am fertigen Spiegel eine ca. doppelt so hohe Steifigkeit bei nur 25% höherem Gewicht und ca. 25% langsamerer Auskühlung als mit 25 mm Randdicke. Preise auf Anfrage.
Schott Zerodur:
Durchmesser 306 mm, Dicke 51,2 mm, Masse 9,6 kg. Beide Oberflächen + Mantelfläche gefräst. Mit original Schott Zerodurstempel (siehe Bild). Aus Privatbestand 1.200,- Euro ohne MwSt.
Durchmesser 206 mm, Dicke 31,1 mm, Masse 2,9 kg. Beide Oberflächen + Mantelfläche gefräst. Kleiner Muschelbruch auf einer Seite (siehe Bild). Aus Privatbestand 280,- Euro ohne MwSt.
|
Tools (Schleifscheiben): Aus 20 mm dickem Feinsteinzeug, hinreichend rund, Kanten abgerundet und leicht konvex vorgeflext, um das aushöhlen beim Grobschliff zu erleichtern. Preise inkl. 19% MwSt., zzgl. Versand:
|
 |
Schleif- und Poliermaterial:
Schleifmaterial habe ich fast immer vorrätig. Ein komplettes Material-Set enthält die Schleifpulver Siliziumkarbid K80, K180, K320, Microgrit WCA 25my, 15my, 9my, 5my, 3 my (Aluminiumoxyd mit speziell flacher Kornform und exakter Korngrößenverteilung), Polierpulver CER-SKX (ein sehr feines und reines Ceriumoxyd) und optisches Pech 28°. Das K80 für den Grobschliff ist auf jeden Fall ausreichend für ca. f/5 oder langsamer, die feineren Pulver, Pech und Poliermittel sind reichlich bemessen, um auch Rückschläge aufzufangen. Alles ist kontaminationsfrei getrennt in doppelte Beutel verpackt und beschriftet.
|
Schleif- und Poliermaterial Brutto Preise inkl. 19% MwSt., zzgl. Versand:
Andere Mengen kann ich beliebig zusammenstellen. |
 |
Schleifsteine zum Fase schleifen: 5,- Euro (gibt's auch in den meisten Baumärkten).
Fertiger sehr genauer 24" f//4,5 Parabolspiegel aus meinem Privatbestand. Rohling precision annealed von Newport Glass Works. Durchmesser 608 mm, Randdicke 48 mm, Masse 28 kg, Brennweite 2.726 mm. Interferometrisch gemessener Strehl= 96%, hohe Glätte, keine Zonen, kein abgesunkener Rand. 6.000,- Euro ohne Verspiegelung. Ausführliche Testprotokolle vorhanden.
Professionelle Bath Interferometer mit genau spezifizierten Komponenten höchster Qualität, die saubere kontrastreiche Interferogramme für verlässliche Messungen liefern: 1.000,- Euro
Der Versand innerhalb Deutschlands beträgt 5,50 bis 20,00 Euro, je nach Paketgröße. Preise für Ausland siehe DHL zzgl. 19% MwSt. Genaue Versandpreise auf Anfrage.
Das Schleifwerkzeug (Tool) müsst ihr euch selbst machen oder besorgen, oder gleich 2 Rohlinge bestellen (was ja bei den kleineren Durchmessern durchaus noch bezahlbar und immer wieder verwendbar ist). Tipps zu alternativen Schleifwerkzeugen unter Tipps und Tricks.
